Broušení je neodmyslitelnou činností každého, kdo pracuje se dřevem. Na první dobrou velmi jednoduchá a přímočará činnost, která ale v sobě skrývá hodně úskalí a malá chyba v broušení může vést k velké frustraci. Každý z nás si určitě prošel tím, že moc tlačil, brousil napříč vláknům, přeskakoval zrnitosti nebo pořádně neofoukal povrch po broušení. I když povrch desky vypadá dokonale vybroušen, občas je tam zakletý šotek v lehké dírce, škrábancích nebo nerovnostech. Tyto nedostatky jdou lehce přehlédnout  a vylezou na povrch až po nanesení povrchové úpravy.

Spousta truhlářů si pomáhá tím, že nasvítí broušenou desku externími světly, ale ty musí různě přesouvat, napájet, nosit s sebou a podobně.

S obdivem jsem teda koukal na novou brusku od festoolu s označením ETSC-2. Co je na ní tak neskutečného kromě cenovky?

Integrovaný LED pásek. Ten slouží k osvětlení desky přímo při broušení. Za prvé na broušenou desku krásně vidíte (a to ocení každý, komu je přes 30) . A ta hlavní funkce je, že principem tzv. bočního světla (princip na odkaze zde) zvýrazní naprosto veškeré nedostatky, které na desce jsou.

• Zvedlé vlákna? Vidíte je perfektně.
• Neviditelná malá dírka? Nepřehlédnutelná.
• Nerovnosti způsobené broušením? Jako mapa reliéfu.
• Škrábance vzniklé rychlými přejezdy nebo přeskočením zrnitosti? Přímo bijí do očí.

Proto jsem se rozhodl, že osvětlení při broušení umožním nám všem na jakýkoliv typ brusky.

Nehledě na to, jestli máte Makitu, Dewalt, Mirku, Festool. Pokud máte zájem, neváhejte mi na sebe nechat kontakt pod článkem v diskuzi s Vaším typem brusky a nebo mi napsat na info@tesi.cz

Shrnutí požadovaných vlastností produktu:

• Funkčnost - osvětlení broušené plochy
• Univerzálnost - univerzální použití na jakoukoliv brusku
• Jednoduchost - jednoduchý produkt - nacvaknout, vycvaknout bez nutnosti šroubování a použití dalších nástrojů

Deník vývoje - LumiSand

10.5.2025

• Dnes jsem se rozhodl, že projekt světla na brusku je dobrá volba. V projektu bude určitě potřeba kromě 3D modelování a tisku nutné umět i s led pásky, pájet a tak. Modelovat umím, 3D tiskárnu mám, ale pájení a vše okolo bude problém. K tomu já jsem nikdy ani nepřičuchl, ale napadlo mě kontaktovat kamaráda z dílny Fablab - Evgena. Toho jsem tam často vídal, jak dává dohromady automatický kráječ bužírek a tušil jsem, že bude správná osoba, která mi dokáže pomoct. Napsal jsem mu zprávu s nabídkou spolupráce a nemeškal ani minutu. Projekt se mu líbil a hned 16.5. jsme si domluvili sraz.

16.5.2025

• Sešli jsme se s Evgenem a dali jsme dohromady základní požadavky. Začneme prvním prototypovým kusem na brusce Makita BO5031, která je ve Fablabu dostupná.

Požadované funkce prvního prototypu:

• Osvětlovat plochu pod bruskou pomocí LED pásku
• Otestujeme různé barvy a vyhodnotíme, která je nejlepší
• Nesvítit do očí
• Napájení pomocí trafa do zásuvky případně externí powerbanky
• Možnost nasadit a sundat osvětlení jednoduše a bez jakékoliv spony pouze geometrií produktu

2.6.2025

Evgen poslal vymodelovanou první verzi - v1 - prototyp. Hodně jsem se na něj těšil, takže jsem hned začal tisknout a těšil se, až to vyzkoušíme v praxi. U prvních verzí je vždy hodně chyb, ale každá se dá vyřešit a na konci má člověk vymazlený finální produkt.

9.6.2025

• Sešli jsme se s Evgenem a v1 pořádně otestovali.
• Body ke zlepšení a vyřešení:
• Správná délka křivky, aby pásek končil přesně na konci výtisku.
• Díra pro pásek bez úhlu. Funkci, aby světlo nesvítilo do očí, je potřeba vyřešit jinak.
• Upravit geometrii, aby více seděla na brusku. Teď v1 držela pouze na jedné polovině brusky. Druhá polovina byla hodně volně.
• Celkově upravit geometrii pro LED pásek.

Takto přesně většinou vypadá první prototyp. Má hodně much, ale základní funkce splňuje. Člověk se nesmí nechat odradit první nedokonalostí a je potřeba vylepšovat, vylepšovat a vylepšovat.

27.6.2025

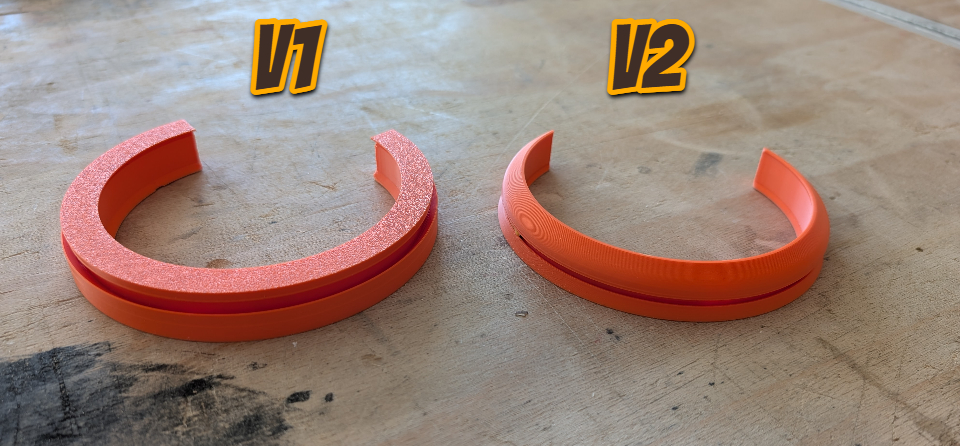

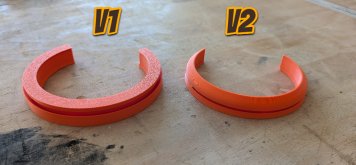

Evgen kompletně upravil model. A oproti v1 je fakt sexy! Ladnější křivky, lepší geometrie, snadnější tisk. v2 vypadá na první dobrou perfektně. Ale to by byla velká náhoda, kdyby se to povedlo hned napodruhé.

A bohužel to tak nebylo. Při tisku na 3D tiskárně se nám vlivem nové geometrie zbortila jedna stěna a bylo potřeba upravit podpěry a model. Tím se zrodila verze v3. Ta už se vytiskla dobře. Největší obavu máme s průměrem a celkovou křivkou, která se odvíjí od brusky. Pro jistotu jsme vytvořili různé velikostní průměry a budeme testovat, jak přesně to na brusku sedne. Snad jeden padne.

1.7.2025

• Každý den není posvícení. Měli jsme 4 výtisky o různých průměrech. Všechny bohužel failnuly. Žádný z nich dobře nesedí na brusce a pořád se některé odchlipují. Co s tím? Asi jsme špatně měřili průměry a nebo je tam nějaká křivka, která není jednoznačně daná. Sice bych nechápal, proč to tak konstruktéři z makity udělali, ale je to jedna z možností.
• Plán dále:
  • Zkusit se naučit s 3D skenerem a naskenovat brusku
  • Upravit správně rádiusy na v3, aby seděly
  • Upravit díru na přední šroub
  • Zvětšit toleranci na LED pásek
  • Upravit geometrii tak, aby nová verze svítila méně do očí
• Přední díra na šroub byla moc malá a hlavně jsme zjistili, že bruska Makita BO5031 není kulatá?!?! Docela dost jsem nadával, protože jako základ při vývoji produktu mi přijde, že kde jde použít kruh, použiju kruh. Kde čtverec, dám čtverec a nebudu si komplikovat život. Každopádně konstruktéři z Makity mají jiný pohled na věc.
• Vypadá to, že bruska má 2 průměry

3.7.2025

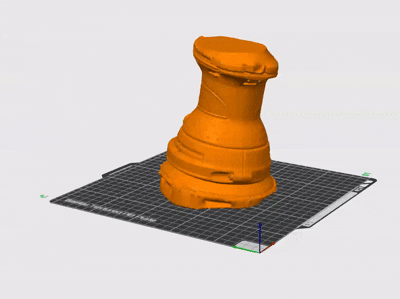

Měli jsme problém s 3D skenem brusky, který vytvořil Evgen pomocí 3D skeneru. Soubor byl příliš komplikovaný na to jakkoliv s ním pracovat. Nakonec se nám to ale podařilo rozlousknout a otevřít ho v modelovacím programu. Tím pádem jsme si mohli konečně přesně obkreslit křivku, kterou Makita bruska tvoří. Pro jistotu jsem vytvořil malý model na test a vytiskl lehký pásek na 3D tiskárně, který jsem pak rovnou jel ozkoušet a přiložit na fyzický model brusky.

Sedl jako prdel na hrnec. Tím jsme měli otestováno to, že 3D sken skenuje opravdu dobře a lze se na něj spolehnout. K čemu nám to bude? V budoucnu budeme moct vždy první udělat 3D sken jakékoliv brusky a na něj upravit model světla. Rovnou mě teď napadlo, že pro produkt ještě nemáme daný název. SanderLight?

4.7.
Není na co čekat. Tiskárnu mám doma a hned jsem vytiskl další verzi 5.4. Fuj, ta ale byla škaredá. V tuto chvíli nás ale vůbec nezajímal design. Zajímalo nás hlavně to, aby šel SanderLight jednoduše nasadit a sundat z brusky a aby fakt 100% seděl. A víte co? Zase na jedné straně neseděl. Už to začínalo být frustrující. Tam zpět, jinam a zpět. Ale o tomhle vývoj je. Nevzdat se, iterovat a vylepšovat.

Takže další 3D sken, ruční přeměření, nová modelace, nový tisk a testovat, testovat, testovat.

6.7.

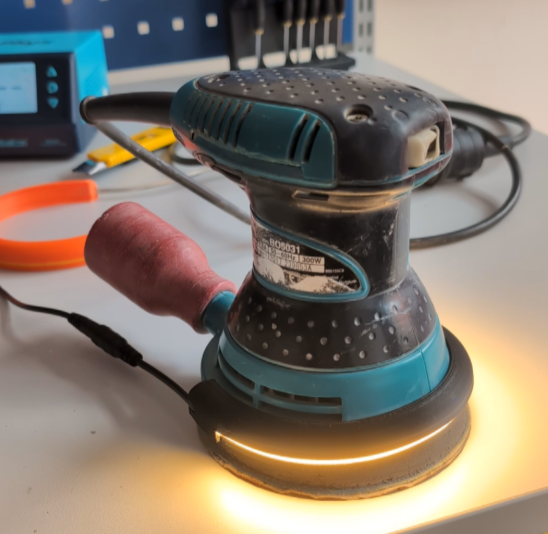

Heuréka! - Verze 7.7 konečně přesně sedí na brusku Makita BO5031! I když se úplně nepovedl tisk, tak to hlavní tam je! Dopamin se vrací, s Evgenem se konečně blížíme k cíli!

To nejdůležitější máme hotové a můžeme se věnovat úpravě designu. Shodli jsme se, že elegantní design z verze v3.4 použijeme i do finálního modelu.

10.7.

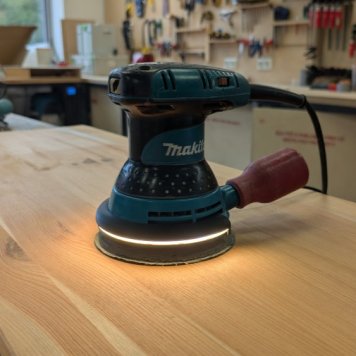

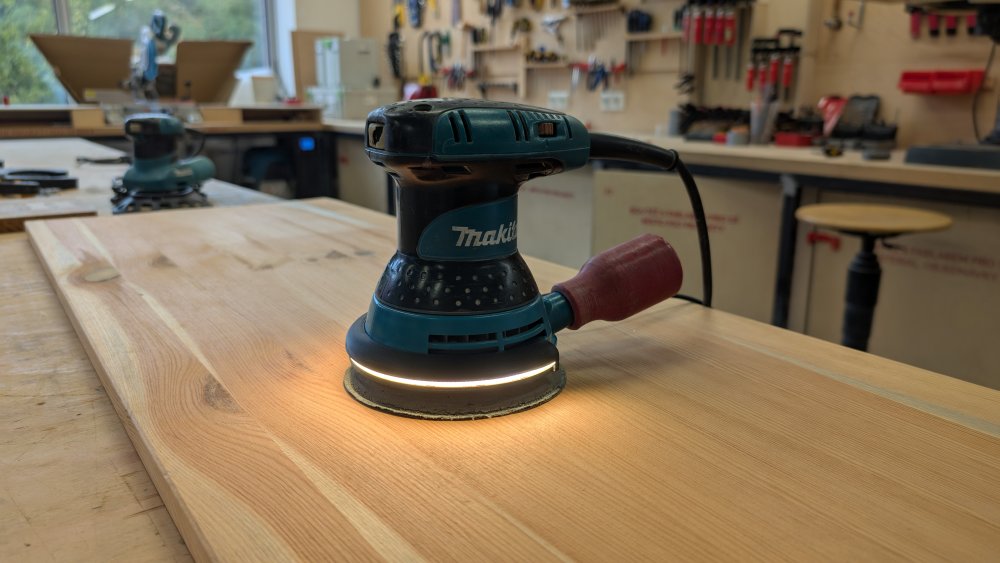

Mám pocit, že se blížíme k finální verzi. Svítí, sedí, drží. Dřevo osvětluje perfektně. Osvětluje teda i oči, takže ještě budeme upravovat geometrii 3D tisku, zkoušet jiné barvy LED pásku, jiné zdroje a délky kabelů.

28.8.

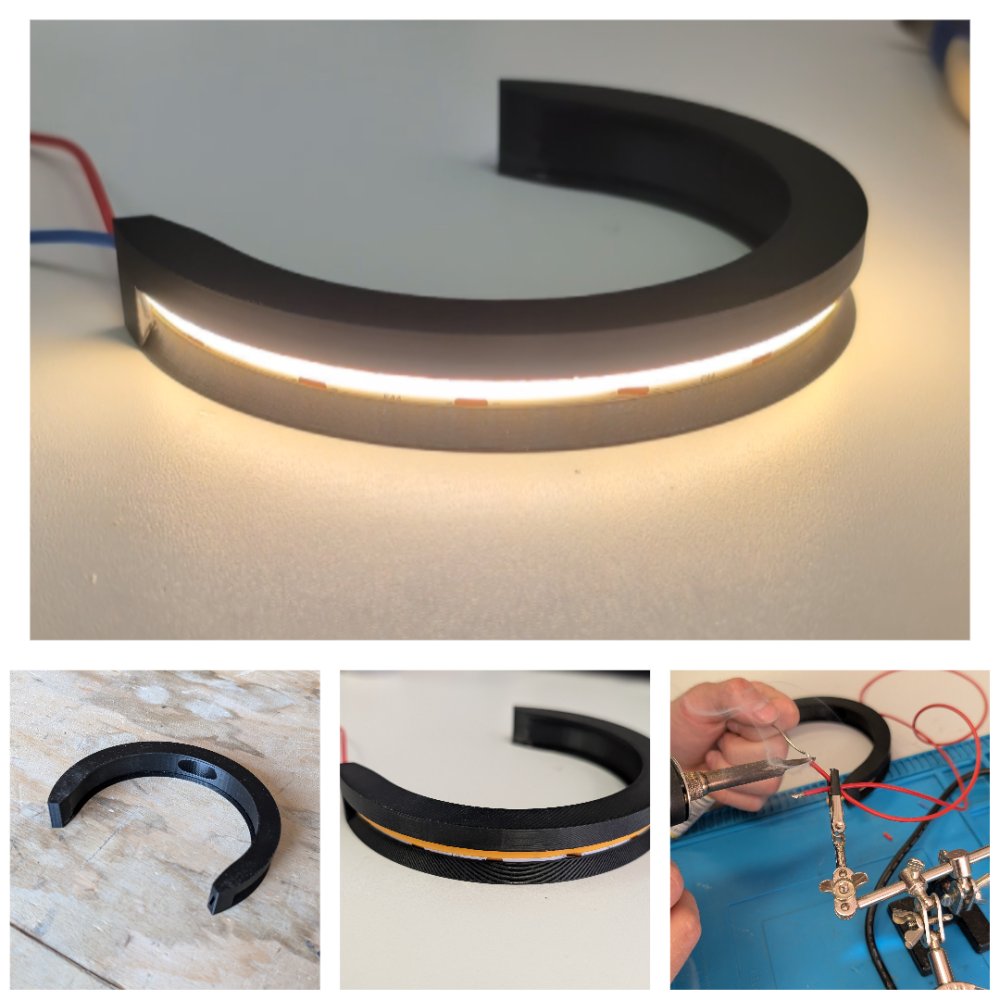

Dali jsme si delší pauzu – já řešil svou svatbu (řekla mi ano!) a Evgen lítal po dovolených. Díky tomu bylo dost času promyslet další verzi a vyladit vše, co nás předtím štvalo. Vznikla finální verze. Já jsem s ní nadmíru spokojený a Evgen taky. Máme vyřešenou délku kabelu, zdroj, geometrii produktu, barvu 3D tisku, materiál. Teď je načase otestovat trh. Takže jdeme dělat fotky, videa, psát produktové texty. Název jsme nakonec zvolili název LumiSand.

• "Lumi" - odvozeno od slova lumen - světlo.
• "Sand" - z anglického sanding - broušení.

Tento název nám dával největší smysl, když jsme vzali v potaz názvy ostatních produktů (Vario, FlatMaster, ControlBase), češtinu, angličtinu, funkčnost a výslovnost. Co myslíte?

Výsledek:

✅ Osvětlení – nádherně osvětluje veškeré nedostatky na broušených površích
✅ Jednoduché nasazení a sundání z brusky – pomocí půlkruhového tvaru
✅ Design – elegantní a hlavně funkční provedení
✅ Materiál – tisk z odolného PETG
✅ Optimální kabel – délka 1,5m

Co čeká LumiSand do budoucna?

• Bezdrátové použití – tahat všude kabel sebou není 100% pohodlné
• Další typy brusek – nevidíte svou? Neváhejte mi dát vědět dolů do diskuze.

Kdybych měl za sebe shrnout deník vývoje tohoto produktu, tak jsem extrémně rád za to, že jsem oslovil Evgena. Rychle jsme se domluvili, přesně chápe, o co mi jde, a kromě extrémně rychlého modelování zvládl ještě sám táhnout projekt dopředu a ke zdárnému konci. Díky tomu jsme to zvládli v porovnání s ostatními produkty extrémně rychle. Těším se, co dalšího spolu s Evgenem vymyslíme.

Pokud jste dočetli až sem, díky za zájem o mé produkty a neváhejte mi dát vědět, jestli se Vám deníky vývoje jednotlivých produktů líbí!

Spuštění prodeje odhaduji na říjen 2025. Postupně budou přibývat další a další typy brusek.

Máte návrh na zlepšení nebo se chcete zapojit do vývoje tohoto či nových prvků a zlepšovačů? Tak mi neváhejte dát vědět dolů do diskuze nebo na info@tesi.cz. :)
